多轴器的内部结构是什么样子?附多轴器内部结构图

　　多轴器用来快速钻孔、攻丝、攻牙的工具，可以用在很多行业，是机加工企业常用的钻攻设备，但是多轴器的内部结构是什么样子?你知道吗?今天郑隆机电你为你带多轴器内部结构图并详细讲解它。

　　多轴器就是主动轮到从动轮中间加了若干个齿轮，有的在一个平面有的不在一个平面。不同分类的多轴器结构有所不同。

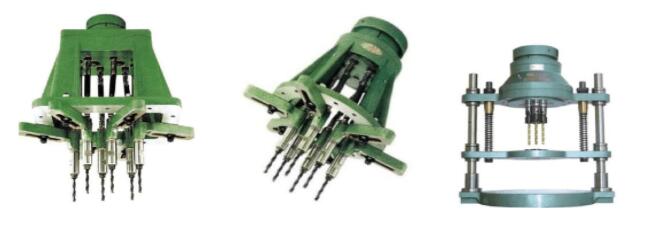

上图依次是：方形多轴器、圆形多轴器和固定式多轴器

　　多轴器按外观主要分为方形多轴器、圆形多轴器和固定式多轴器三种，如果按钻孔数量有2轴多轴器、3轴多轴器、6轴多轴器、8轴多轴器等等。

多轴器内部结构图

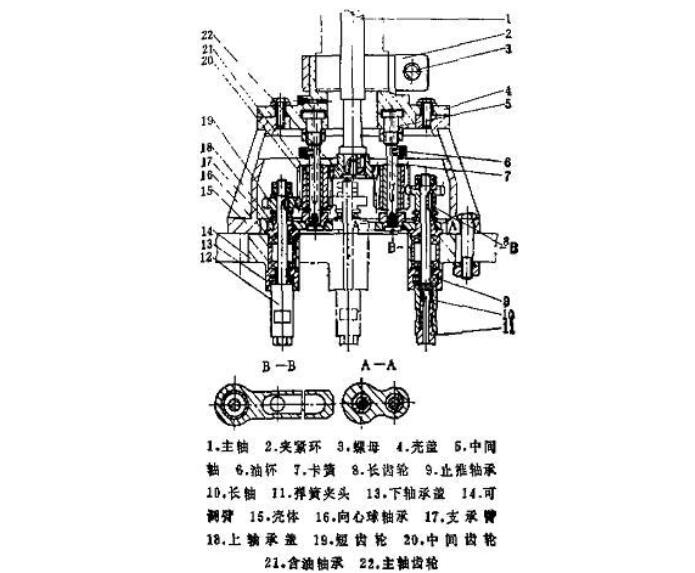

　　齿轮传动轴距可调式多轴器结构图

　　万向节传动轴距可调式多轴器结构图

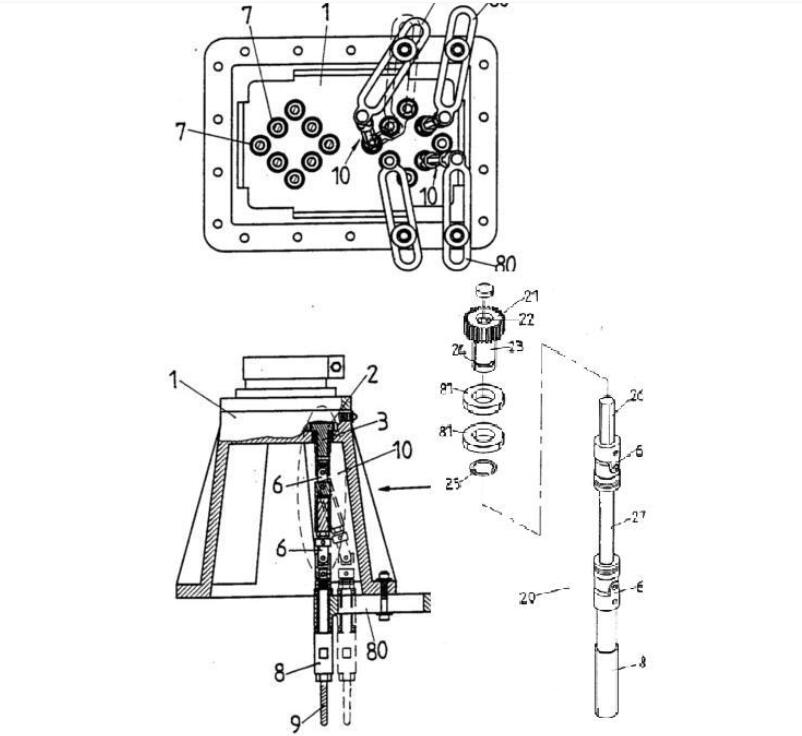

　　改进的万向节传动轴距可调式多轴器结构图

多轴器内部结构分析

　　齿轮传动轴距可调式多轴器结构简单，调整较方便，主轴相对位置固定的原因导致主轴不太灵活，它可以加工分布规则的孔，如果分布不规则调整麻烦，或是调不出来，所以它的结构决定它的使用场所局限性。

　　万向节传动轴距可调式多轴器灵活性高，但是如果碰到加工不同孔数的情况需要不同的可弯曲驱动组件，就要进行增加或是减少，拆或是增加过程比较麻烦，而且会有可能增加不必要损伤，使用较麻烦。

　　改进的万向节传动轴距可调式多轴器灵活性高，且可以快速拆组、简单方便且整组拆除方便，不影响其它轴工作，是比较适合的一种多轴器加工形式，多用于加工量比较大的场所。

　　本文我们给大家讲了多轴器内部分结构希望对你使用多轴器有用。
