多轴器原理结构和分类

　　多轴器是一种多头的钻孔机器，它可以实现一次打多个孔的要求，故又名，多孔钻，多头钻孔器，多轴钻孔机床，多轴头等，叫法众多，突出特点就是多，英文叫法：multi-spindle tool，早期出现在日本地区，后经台湾传入大陆，距今已有二十年的历史。有了它可以一次完成以前数次才可以完成的钻孔，可以大大提高工业零配件加工速度。

多轴器的原理

　　多轴器的原理很简单，其实它是装在钻、攻机床上的夹刀头子，并且是两轴以上同时加工钻孔件或攻牙件。也就是一个电机通过齿轮带动多个轴传动然后实现一次多孔钻孔功能，一个电机的输出使用齿轮给多个轴传动。实现同速很简单，齿轮模数和齿数相同转速自然一致，同向旋转是依靠两级齿轮传动，齿轮传动会使旋转方向相反，如果再经过一级齿轮传动，旋转方向就会相同了。

　　多轴器，钻孔直径3-30mm;调中心距有数显，可快速同步联调，一台调距范围200mm。可安装在立钻，摇臂钻，龙门铣床上使用。

　　一台普通的多轴器配上一台普通的钻床就能一次性把几个乃至十几二十个孔或螺纹加工出来。

多轴器的结构

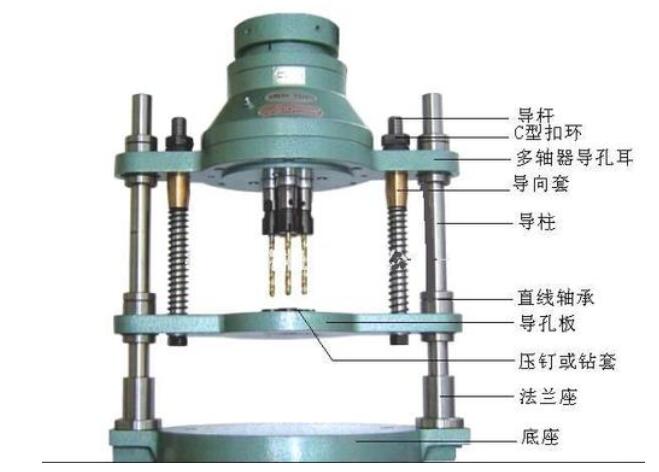

　　多轴器的结构并不复杂，如图所示，有主轴、底座、导孔板、导柱、轴承、导杆等部分组成。其主轴的数量、主轴间的距离，可以任意调整，从而实现一次同时加工数孔的功能。

多轴器的分类

　　安装形式分类：固定式和可调式;

　　外观形状可分为：A型T型和U型

　　A型四轴可调式多轴器因使用弹性筒夹式，故调整距离可缩小，两轴间可调到18mm，适用小距离加工。

　　T型多轴器可做钻孔，攻牙两用，轻巧玲珑，操作方便又不占空间深受欢迎。

　　U型多轴器：孔距如属直线或长方型请用方型万向多轴器，以免移位脚延伸太长致使受力不够。尽量配合工作孔距设计，用法与圆型相同。

　　多轴器因为简单易用工作效率高，已经广泛应用于机械加工，特别是多孔零部件，如铝铸件壳体、刹车盘、泵阀类、发动力、压缩机、汽车配件等加工中，为企业降低生产成本。
